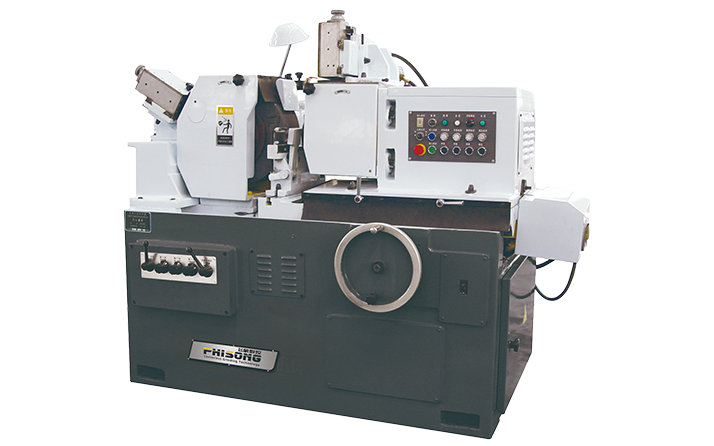

M1050A無心磨床
中小型精密無心磨床系列
中小型精密無心磨床系列
50
最大磨削直徑
P400×150×203
砂輪規格
PSA300×150×127
導輪規格
0.002
主進給最小進給量
性能

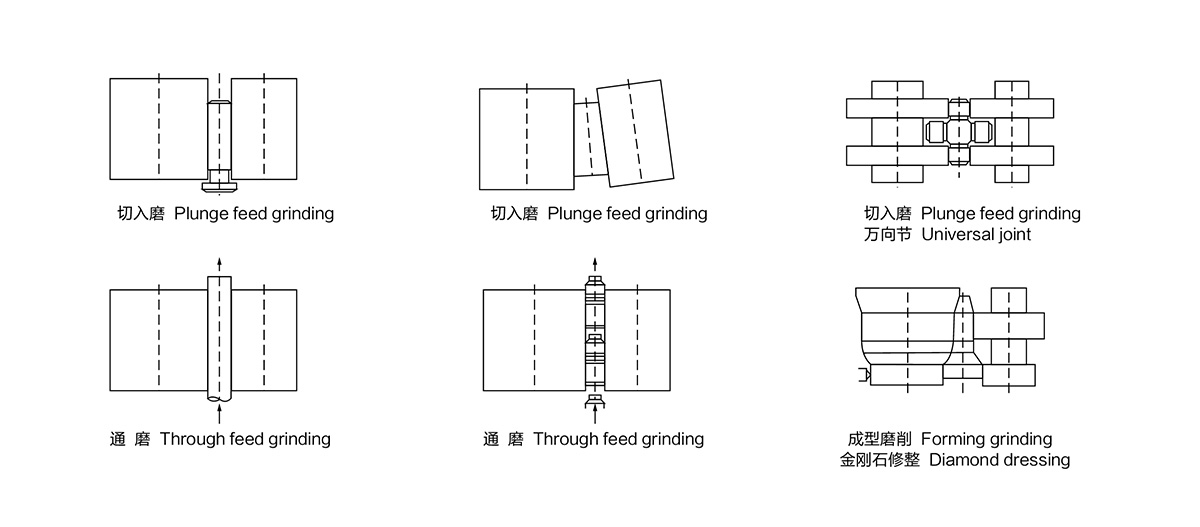

性能：
通磨：用于圓柱體和環形零件外表面的通磨磨削。
切入磨：對圓錐度小于1：20的圓錐體和各種成型回轉體零件進行半自動或自動切入磨削加工。
數控系統和軟件
SIEMENS數控系統
西門子
FANUC數控系統
發那科
MITSUBISHI數控系統
三菱
影片
規格參數
產品型號
M1050A
切入磨削
磨削直徑
5-50mm
通磨
磨削直徑
5-50mm
磨削輪規格
P400×150×203mm
導輪規格
PSA300×150×127mm
磨削輪轉速
1668r/min
導輪轉速(無極)
10-200r/min
導輪架回轉角度
垂直面內
-2°～+5°
水平面內
-1°～+3°
進給手輪每格進給量
0.002mm
修整器刻度盤每轉過一格進給量
0.01mm
兩砂輪中心連線至托架底面高
220mm
機床總功率
磨削輪電動機
11KW
導輪電動機
1.5KW
機床引接電源
3N 50HZ 380V
機床外形尺寸(長×寬×高)
1920×1681×1479mm
機床重量
約2800Kg
工作精度(標準棒料)
圓度
0.002mm
圓柱度
0.003mm
粗糙度
Ra0.32μm
